集成

快速开发系统采用前后端分离试开发，后端为Spring Cloud 体系架构，前端现有React，后期会继续更新Vue3.0版本前端页面

gitea + drone 集成

在安装drone的时候可知，drone需要获取到gitea的oauth2的授权，这样drone就可以通过携带秘钥信息去请求到gitea当前用户下的所有仓库了

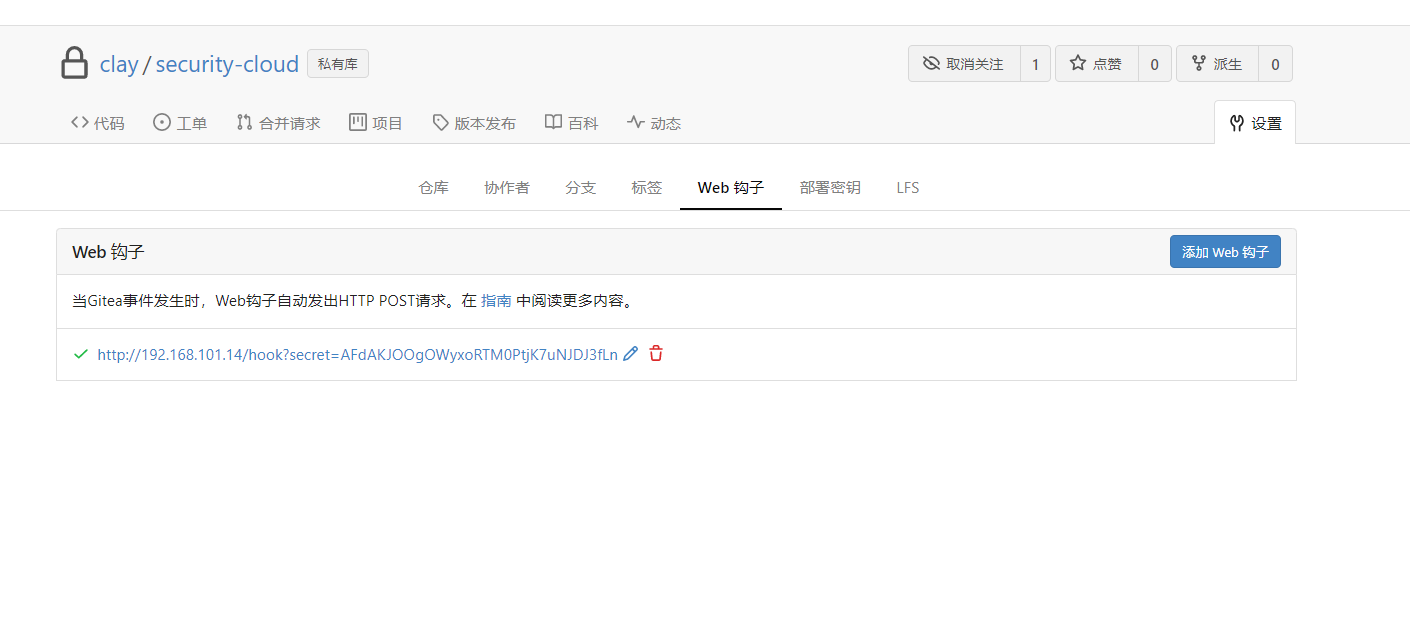

当gitea中的仓库有request的时候，gitea会发送一个Web沟子请求到drone

请求内容中就会包括到当前提交的相关信息，drone就可以拿到这些信息获取到gitea仓库中的最新代码

drone + k8s(rancher)

drone触发k8s是非常简单的，需要准备一个带有kubectl命令行工具的docker镜像，当drone的steps运行到了这一步了之后，只需要使用命令行工具运行:

 kubectl apply -f deployment.yml -n dev --kubeconfig=/app/config/kubectl_conf.yml

其中 kubectl_conf.yml 则是k8s的连接配置文件，deployment.yml文件则是需要构建内容的配置文件

当命令成功运行后，即可在k8s中看到新构建的内容，但是现在看来drone只是触发了k8s的构建，但是k8s构建所需要的docker镜像现在还未知，在docker中有一种叫做docker镜像仓库的存在，我们制作好的docker镜像就可以推送到镜像仓库中，并将仓库中对应的docker pull路径放到deployment.yml文件中，可以由k8s pull下来。

Harbor

Harbor是一个docker的镜像仓库，他可以独立部署，在drone和k8s中当做粘合剂，当drone中构建好了对应docker镜像后，将docker镜像推送到harbor，然后将pull 的路径又放到k8s的deployment.yml文件中，这样全链路就打通了。

为了方便区分每一次drone提交的docker镜像都是不同的，并且在k8s的机制中，如果你的pull 地址完全相同，k8s认为你没有对镜像进行更新，所以需要一个随机的变量，那么在gitea中存在一个值叫做commit id，这个值是每一次提交的唯一标识符，所以也可以作为区分镜像版本的变量。

前端

在前端项目中，有这

 .drone.yml -- drone ci/cd管道配置命令
 deployment.yml -- k8s部署文件
 default.conf -- Nginx的映射配置文件
 Dockerfile -- 将前端的打包内容构建docker镜像的文件
 docker.sh -- 进行docker打包，并且按照约定格式推送到Harbor仓库
 .dockerignore -- docker的ignore文件

.drone.yml文件内容详情

kind: pipeline # drone配置文件类型 pipeline管道
type: docker # 使用对应steps对应的类型，drone是基于docker容器进行每一个步骤的
name: security-react # 本次构建任务的名称

steps:
  - name: build-package-react # 当前steps的名称
    image: node:16.18.0 # 需要使用到的镜像，与react项目中packjson中配置的node版本一致
    volumes: # 将容器内容部的地址映射到宿主机上
      - name: cache # node构建是的缓存，防止多次下载，提高build速度
        path: /drone/src/node_modules
      - name: build # 内容挂在，将打包的好产物放到当前目录下，方便后续steps的时候
        path: /app/build
    commands: # 容器中需要执行的命令
      - export CI=false
      - rm -rf /app/build/react/* # 初始化需要使用的目录
      - cp deployment.yml /app/build/react/ # 将k8s构建文件cp到产物挂在目录
      - cp Dockerfile /app/build/react/ #
      - cp .dockerignore /app/build/react/
      - cp default.conf /app/build/react/
      - cp docker.sh /app/build/react/
      - cp nginx.conf /app/build/react/
      - mkdir -p ./node_modules # 创建node依赖目录
      - export NODE_MODULES_PATH=`pwd`/node_modules # 构建与缓存目录之间的关联
#      - npm config set registry https://registry.npm.taobao.org # 可以开启淘宝npm的镜像加速
#      - set NODE_OPTIONS=--openssl-legacy-provider
      - npm install # 下载依赖，虽然已经进行了依赖的缓存，但是一旦有新的依赖加入，缓存中没有则无法构建，所以还需要install一下
      - npm run build # 开始构建产物
      - mkdir -p /app/build/react # 创建存放产物的映射目录
      - cp -r build /app/build/react # 将打包好之后的内容放入的对应的目录中


  - name: build-docker # 制作docker镜像
    image: docker # 使用官方docker镜像
    volumes: # 将容器内目录挂载到宿主机
      - name: build
        path: /app/build
      - name: docker # 挂载宿主机的docker
        path: /var/run/docker.sock
      - name: config
        path: /config
    environment: # 获取到密文的docker用户名和密码
      DOCKER_USERNAME:
        from_secret: docker_username
      DOCKER_PASSWORD:
        from_secret: docker_password
      REGISTRY:
        from_secret: registry
      REGISTRY_NAMESPACE:
        from_secret: registry_namespace
    commands: # 定义在Docker容器中执行的shell命令
      - cd /app/build/react/
      - cat Dockerfile
      # 将一下文件中的密文信息替换成对应的内容
      - sed -i 's/$REGISTRY/'"$REGISTRY"'/' deployment.yml
      - sed -i 's/$REGISTRY_NAMESPACE/'"$REGISTRY_NAMESPACE"'/' deployment.yml
      - sed -i 's/$DRONE_REPO_NAME/'"$DRONE_REPO_NAME"'/' deployment.yml
      - sed -i 's/$DRONE_COMMIT/'"$DRONE_COMMIT"'/' deployment.yml
      # docker登录，不能在脚本中登录，并且不能使用docker login -u -p
      - echo $DOCKER_PASSWORD | docker login $REGISTRY --username $DOCKER_USERNAME --password-stdin
      - chmod +x docker.sh
      - sh docker.sh # 运行docker打包脚本
      # 执行完脚本删除本次制作的docker镜像，避免多次后当前runner空间不足
      - docker rmi -f $(docker images | grep $DRONE_REPO_NAME | awk '{print $3}')

  - name: drone-rancher # rancher运行
    image: registry.cn-hangzhou.aliyuncs.com/claywang/kubectl #阿里云的kubectl镜像，里面包含kubectl命令行工具
    volumes: # 将容器内目录挂载到宿主机
      - name: build
        path: /app/build # 将应用打包好的Jar和执行脚本挂载出来
      - name: config
        path: /app/config # 将kubectl 配置文件挂载出来
    commands: # 定义在Docker容器中执行的shell命令
      - cd /app/build/react/
      # 将deployment中定义的变量替换为drone中的内置变量
      - cat deployment.yml
      # 通过kubectl指令运行deployment.yml，并指定授权文件kubectl_conf.yml
      - kubectl apply -f deployment.yml -n dev --kubeconfig=/app/config/kubectl_conf.yml


volumes:
  - name: build
    host:
      path: /home/build
  - name: cache
    host:
      path: /var/lib/npm/cache
  - name: config # k8s对接的配置文件
    host:
      path: /.kube/config
  - name: maven-cache # maven的缓存文件
    host:
      path: /home/data/maven/cache
  - name: docker # 宿主机中的docker
    host:
      path: /var/run/docker.sock

后端

后端采用的为maven聚合工程，情况要比前端负责一些，下面是后端聚合工程的模块划分:

security-cloud
├── auth -- 授权服务模块
├── gateway -- 网关服务模块
└── common -- 系统公共模块
     ├── common-core -- 公共工具类核心包
     ├── common-mybatis -- mybatis 扩展封装
     ├── common-security -- 安全工具类
     ├── common-swagger -- 接口文档
     ├── common-feign -- feign 扩展封装
     └── common-log -- 系统日志记录
└── upms -- 通用用户权限管理模块
     └── upms-api -- 通用用户权限管理系统公共api模块
     └── upms-biz -- 通用用户权限管理系统业务处理模块[4000]
└── visual -- 图形化管理模块
     └── monitor -- 服务监控
     └── codegen -- 图形化代码生成

现阶段需要进行ci/cd构建的模块有 auth(授权服务模块) ，umps-biz(通用用户权限管理系统业务处理模块) ，gateway(网关服务模块);在这样的前提下，后端就不能同前端一样，一个.drone.yml文件只是服务于单独的一个镜像构建打包了，在后端的情况下则需要通过其他方式来区分每一个模块，并对每一个模块进行从打包构建到发布的全部流程;所以ci/cd配置难度将加大。

在整个ci/cd活动中唯一能够区分他们并且能够伴随到整个ci/cd流程的只有分支名称，所以通过分支名称作为他们的发布名称，比如auth(授权服务模块)的发布名称就叫做auth，同时项目的jar包名称，以及后续的docker镜像名称，还有k8s的发布名称都需要统一；

在drone中用于储存分支名称的变量为$DRONE_COMMIT_BRANCH 需要了解其他drone变量则可以前往 Drone内置变量

在编写ci/cd的过程中，则使用该变量贯穿整个ci/cd的流程，配合commit id实现区分不同的版本。

并且在获取分支的时候，直接cd $DRONE_COMMIT_BRANCH即可进入到对应模块下，然后找到target下$DRONE_COMMIT_BRANCH.jar，就可以将这个jar包放到构建的缓存路径下，进行下一步的操作了。

模块下的模块构建方式

上方的结构图中出现了umps-biz模块，这个模块是在umps下方，他的分支名应该是什么呢？

当前模块的分支名当然是umps-biz，但是cd $DRONE_COMMIT_BRANCH的时候，真正的运行命令则是 cd umps-biz，在项目路径中没有当前的路径，所以这是我们需要使用到drone的when 关键词区分分支名称，分支为umps-biz的时候，我们需要将cd $DRONE_COMMIT_BRANCH 改为cd umps/当前模块的分支名当然是umps-biz，但是cd $DRONE_COMMIT_BRANCH的时候，真正的运行命令则是 cd umps-biz，在项目路径中没有当前的路径，所以这是我们需要使用到drone的when 关键词区分分支名称，分支为umps-biz的时候，我们需要将cd $DRONE_COMMIT_BRANCH 改为$DRONE_COMMIT_BRANCH，这样就可以继续完成下面的steps了

.drone.yml文件详细

kind: pipeline
type: docker
name: security-cloud
steps:
  - name: build-jar # 流水线名称
    image: maven:3.8.5-openjdk-8 # 定义创建容器的Docker镜像，maven:3.8.5-openjdk-8用于对java进行打包使用
    volumes: # 将容器内目录挂载到宿主机，仓库需要开启Trusted设置
      - name: maven-cache
        path: /root/.m2 # 将maven下载依赖的目录挂载出来，防止重复下载
      - name: maven-build
        path: /app/build # 将应用打包好的Jar和执行脚本挂载出来
    commands: # 定义在Docker容器中执行的shell命令
      - rm -rf /app/build/*
      - mvn clean package -DskipTests=true # 应用打包命
      - cp start.sh /app/build/ # java包的启动脚本
      - cp Dockerfile /app/build/ # docker镜像打包时的文件
      - cp deployment.yml /app/build/ # k8s部署文件
      - cp .dockerignore /app/build/ # docker镜像打包时过滤文件
      - cp docker.sh /app/build/ # docker 镜像打包脚本
      - cd $DRONE_COMMIT_BRANCH
      - cp target/$DRONE_COMMIT_BRANCH.jar /app/build/$DRONE_COMMIT_BRANCH.jar # 将打包后的内容复制到挂载目录下
    when:
      branch:
        - gateway
        - auth

  - name: build-jar-umps-biz # 流水线名称
    image: maven:3.8.5-openjdk-8 # 定义创建容器的Docker镜像，maven:3.8.5-openjdk-8用于对java进行打包使用
    volumes: # 将容器内目录挂载到宿主机，仓库需要开启Trusted设置
      - name: maven-cache
        path: /root/.m2 # 将maven下载依赖的目录挂载出来，防止重复下载
      - name: maven-build
        path: /app/build # 将应用打包好的Jar和执行脚本挂载出来
    commands: # 定义在Docker容器中执行的shell命令
      - rm -rf /app/build/*
      - mvn clean package -DskipTests=true # 应用打包命
      - cp start.sh /app/build/ # java包的启动脚本
      - cp Dockerfile /app/build/ # docker镜像打包时的文件
      - cp deployment.yml /app/build/ # k8s部署文件
      - cp .dockerignore /app/build/ # docker镜像打包时过滤文件
      - cp docker.sh /app/build/ # docker 镜像打包脚本
      - cd umps/$DRONE_COMMIT_BRANCH
      - cp target/$DRONE_COMMIT_BRANCH.jar /app/build/$DRONE_COMMIT_BRANCH.jar # 将打包后的内容复制到挂载目录下
    when:
      branch:
        - umps-biz



  - name: build-docker # 制作docker镜像
    image: docker # 使用官方docker镜像
    volumes: # 将容器内目录挂载到宿主机
      - name: maven-build
        path: /app/build # 将应用打包好的Jar和执行脚本挂载出来
      - name: docker
        path: /var/run/docker.sock # 挂载宿主机的docker
    environment: # 获取到密文的docker用户名和密码
      DOCKER_USERNAME:
        from_secret: docker_username
      DOCKER_PASSWORD:
        from_secret: docker_password
      REGISTRY:
        from_secret: registry
      REGISTRY_NAMESPACE:
        from_secret: registry_namespace
    commands: # 定义在Docker容器中执行的shell命令
      - cd /app/build
      - sed -i 's/$REGISTRY/'"$REGISTRY"'/' deployment.yml
      - sed -i 's/$REGISTRY_NAMESPACE/'"$REGISTRY_NAMESPACE"'/' deployment.yml
      - sed -i 's/$DRONE_COMMIT_BRANCH/'"$DRONE_COMMIT_BRANCH"'/' start.sh
      - sed -i 's/$DRONE_COMMIT_BRANCH/'"$DRONE_COMMIT_BRANCH"'/' Dockerfile
      - sed -i 's/$DRONE_COMMIT_BRANCH/'"$DRONE_COMMIT_BRANCH"'/' .dockerignore
      - sed -i 's/$DRONE_COMMIT_BRANCH/'"$DRONE_COMMIT_BRANCH"'/' deployment.yml
      - sed -i 's/$DRONE_COMMIT/'"$DRONE_COMMIT"'/' deployment.yml
      # docker登录，不能在脚本中登录，并且不能使用docker login -u -p
      - cat Dockerfile
      - echo $DOCKER_PASSWORD | docker login $REGISTRY --username $DOCKER_USERNAME --password-stdin
      - chmod +x docker.sh
      - sh docker.sh
      # 执行完脚本删除本次制作的docker镜像，避免多次后当前runner空间不足
      - docker rmi -f $(docker images | grep $DRONE_COMMIT_BRANCH | awk '{print $3}')


  - name: drone-rancher # rancher运行
    image: registry.cn-hangzhou.aliyuncs.com/claywang/kubectl #阿里云的kubectl镜像，里面包含kubectl命令行工具
    volumes: # 将容器内目录挂载到宿主机
      - name: maven-build
        path: /app/build # 将应用打包好的Jar和执行脚本挂载出来
      - name: config
        path: /app/config # 将kubectl 配置文件挂载出来
    commands: # 定义在Docker容器中执行的shell命令
      - cd /app/build
      # 通过kubectl指令运行deployment.yml，并指定授权文件kubectl_conf.yml
      # - kubectl apply -f deployment.yml -n $DRONE_COMMIT_BRANCH --kubeconfig=/app/config/kubectl_conf.yml
      - kubectl apply -f deployment.yml -n dev --kubeconfig=/app/config/kubectl_conf.yml



volumes: # 定义流水线挂载目录，用于共享数据
  - name: maven-build # maven打包后的文件
    host:
      path: /home/data/maven/build # 从宿主机中挂载的目录
  - name: config # k8s对接的配置文件
    host:
      path: /.kube/config
  - name: maven-cache # maven的缓存文件
    host:
      path: /home/data/maven/cache
  - name: docker # 宿主机中的docker
    host:
      path: /var/run/docker.sock
# 定义触发条件
trigger:
  branch:
    - gateway
    - auth
    - umps-biz
  event:
    - push
